中国古代伸臂木梁桥最早出现在：甘肃
而中国的伸臂木梁桥，似乎最早就是出现在西北地区。历史上名气很大的几座都在甘肃，如阴平古道上的文县阴平桥、兰州握桥、渭源灞陵桥等。下面就要为大家介绍在中国古桥技术史上占重要一席的伸臂木梁桥。
中国古代的伸臂木梁桥
在古代中国，造桥以木居多，常用者就是将木头（圆木或方木）架在石墩或木墩上，形成木梁桥。不过，若想用较短的木头搭建起一座跨度较大的桥，那就得花费一点心思了。为此，中国古代先民在长期的生产实践中创造出了形式多样的木桥，其中就包括独创的伸臂木梁桥。
伸臂木梁桥
木板桥面有一种特殊结构的是“伸臂桥”，即从桥的两端各伸出一段短梁，在两短梁之间，安上一段长梁，以期延长桥的跨度，如兰州的“握桥”。
--- 茅以升《中国古代桥梁》

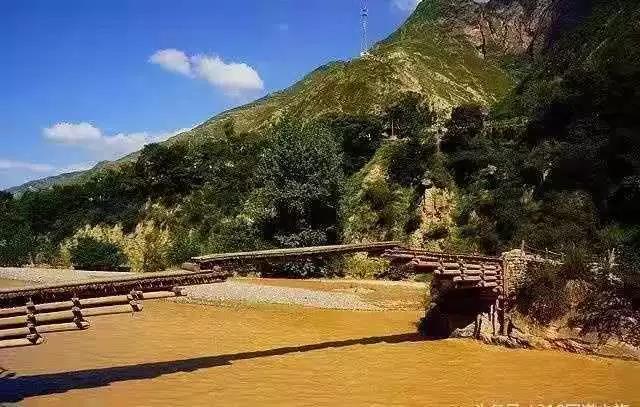

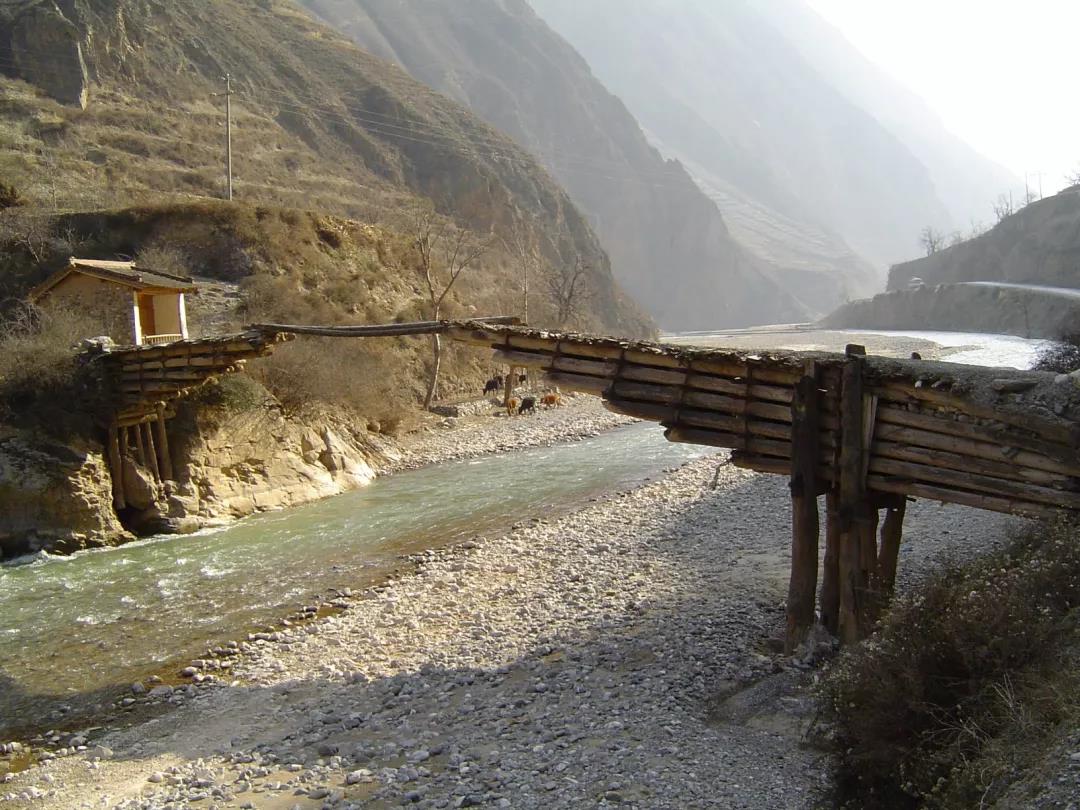

中国的伸臂木梁桥，似乎最早出现在西北地区。相传在公元263年，曹魏大将军邓艾与其子邓忠率部从临洮南下攻蜀，在花石峡口（甘肃陇南宕昌县官亭镇）修造了一座伸臂木梁桥。因这桥为邓艾父子所造，故名邓邓桥。在清光绪十一年（1885年），这桥进行过最后一次修葺，后改建为钢筋混凝土梁桥。图1所示为今天在原桥位附近的仿制者，桥跨23m。
关于伸臂木梁桥的确切文字记载，出现在南朝宋（公元420年~479年）新亭侯段国撰写的《沙洲记》中，其说“吐谷浑于河上作桥，谓之河厉。长百五十步，两岸累石作基陛，节节相次，大木纵横，更相镇压，两边俱平，相去三丈，并大材，以板横次之，施勾栏，甚严饰。”普遍认同的说法是：这桥修建于南北朝初期，在今青海循化撒拉族自治县古什群口处跨越黄河。
结合图1来理解《沙洲记》中对“河厉”的描述，可以看出伸臂木梁桥的构造特点是：按由短到长、由下至上的次序，将木头沿桥纵向水平摆放（或向上斜置），层层向河心挑出，形成伸臂叠梁；伸臂的岸侧端，需采用不同方式固定于岩体或台座；两伸臂的河侧端之间，再搭建长木相连。这样的构造，除了材料不同之外，与后来带挂孔的悬臂梁桥相差无几。
而历史上名气很大的几座伸臂木梁桥，都在甘肃，如阴平古道上的文县阴平桥、兰州握桥、渭源灞陵桥等。阴平桥位于文县玉垒乡冉家村关头坝，桥一端是素有“陇蜀咽喉”之称的玉垒关。这桥的始建年代应早于邓邓桥，清代重修时仍为单孔伸臂木梁形式。20世纪70年代，随着碧口水库的修建，当年的古桥、雄关和栈道遗址统统没入了水底。1988年，此处建成关头坝大桥（跨径180m的双链式钢桁梁悬索桥）。

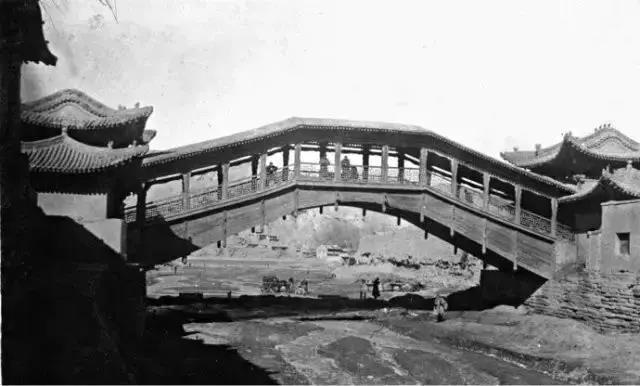

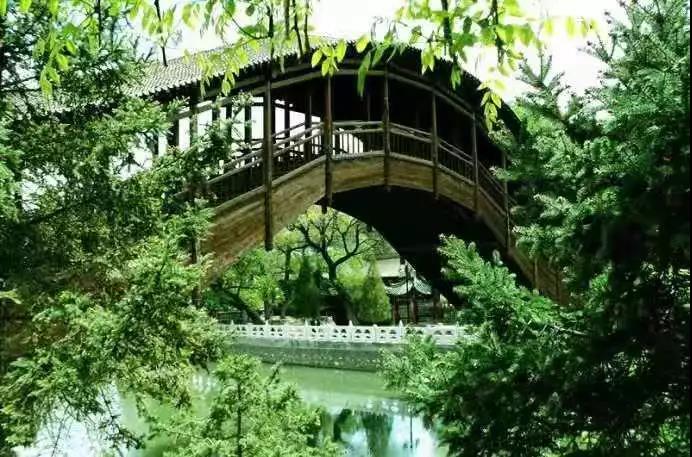

图2 兰州握桥（张佐周，1934年）
西津桥在甘肃兰州，俗名卧桥或握桥，在阿干河上，是“伸臂式”的木结构桥，其木梁由两岸伸向河心，节节挑出，在河心处，于两边挑梁上铺板，接通全桥。传说这桥建自唐代，经历代重修，现存的是公元1904年重建的。
---茅以升 《名桥谈往》之技术上的名桥
兰州握桥（图2），相传始建于唐代，仿吐谷浑的“河厉”而建，跨度约22.5m。明永乐年间及清代多次重建。该桥在1952年拆除，现兰州水车博览园内有仿建者。
灞陵桥（图3）始建于明洪武初年，1919年仿兰州握桥再建，1934年重建。历史上不少名人（左宗棠、蒋介石等）曾为此留下墨宝，现为全国重点文物保护单位。握桥和灞陵桥易被误以为是木拱桥，大概是因为其伸臂为斜置（好似木制的叠涩拱）、且在桥外侧设置了拱状的挡水面板所致。
渭河
清源河是渭河的南源

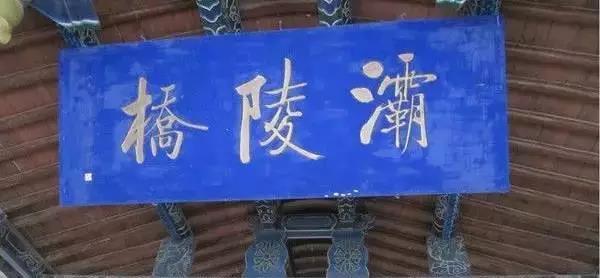

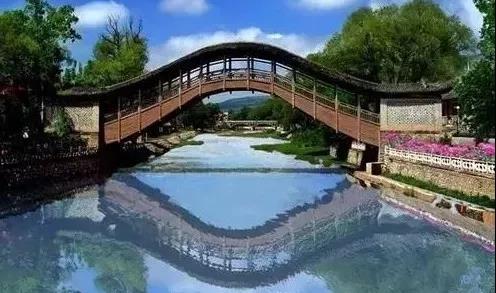

图3 渭源灞陵桥
西部奇构灞陵桥，位于甘肃省渭源县县城南河滩清源河上，号称“渭水长虹”（孙科题碑）、“渭水第一桥”（原甘肃省委书记顾金池题），当地民众也叫“屋桥”、“握桥”、“卧桥”或“木握桥”，是我国典型的伸臂式木廊桥。
灞陵桥全长约40米，高15.4米，宽4.8米，曲跨29.5米；桥底部以每排10根粗壮圆木纵列11组，从两岸桥墩底部逐次梯级飞拱，桥身高耸；
桥上廊坊每间3米宽，共13间52吊柱，由14排吊柱提挂，每排4柱，两两分置，形成双侧挂栏；桥面由中道与双侧挂栏共3部分组成，中道宽3.2米，挂栏各宽0.66米，成踏步状通道，桥面总宽4.52米；桥两端各有桥台，与桥身连成一体，既为通道，也是厅间，四角斗起脊耸兽飞，琉璃瓦顶，彩绘绚丽，典雅秀美，朴实文静，远眺似巨龙凌空；
1981年，该桥由于高超的建构艺术和科学价值，被列为“甘肃省重点文物保护单位”。2006年5月被列入“全国重点文物保护单位”。
国保古桥 霸陵桥
除西北地区以外，在西南藏区，现也保存有不少伸臂木梁桥。图4所示为四川阿坝、甘孜、凉山和西藏林芝等地的几座伸臂木梁桥。最为有名的，是在甘孜藏族自治州新龙县乐安乡境内横跨雅砻江的波日桥，见图5。这桥建于元末明初，1844年重建，1933年之后多次进行维修，是目前保存年代最久、跨度最大（主跨35.6m）的伸臂木梁桥。

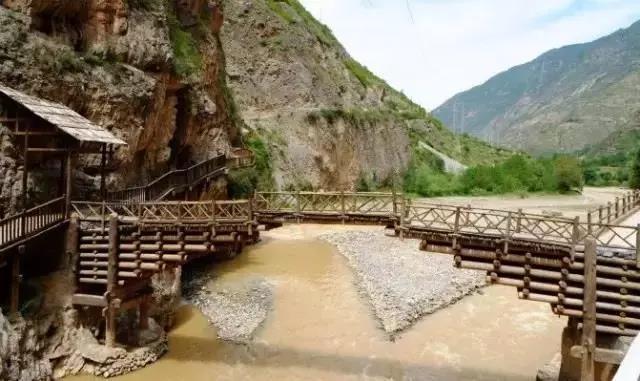

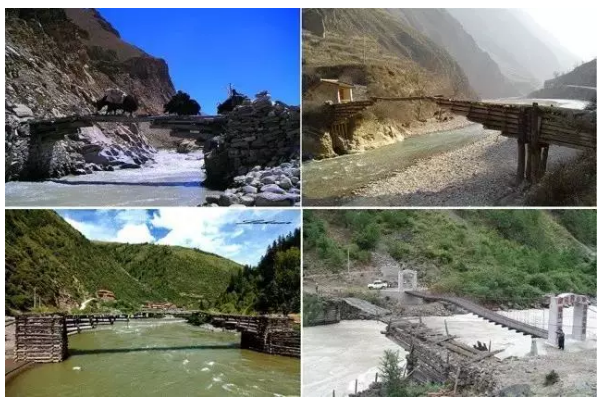

图4 藏区的伸臂木梁桥
雅砻江

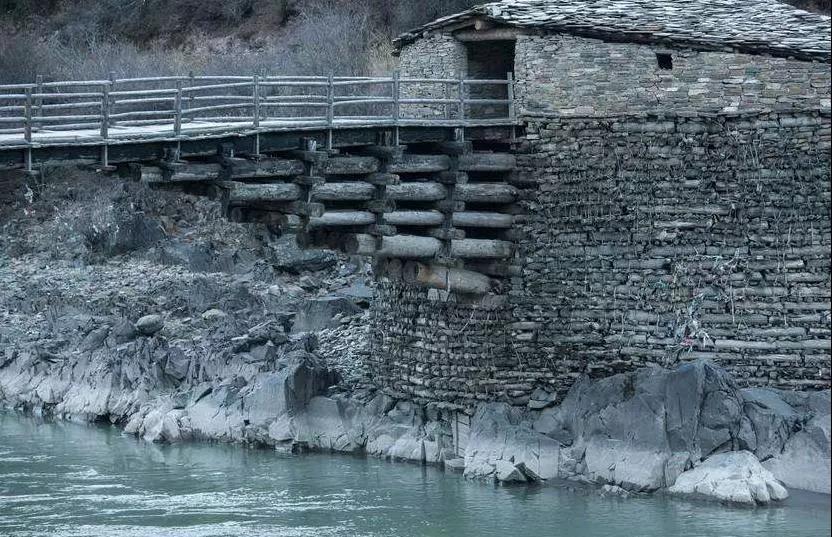

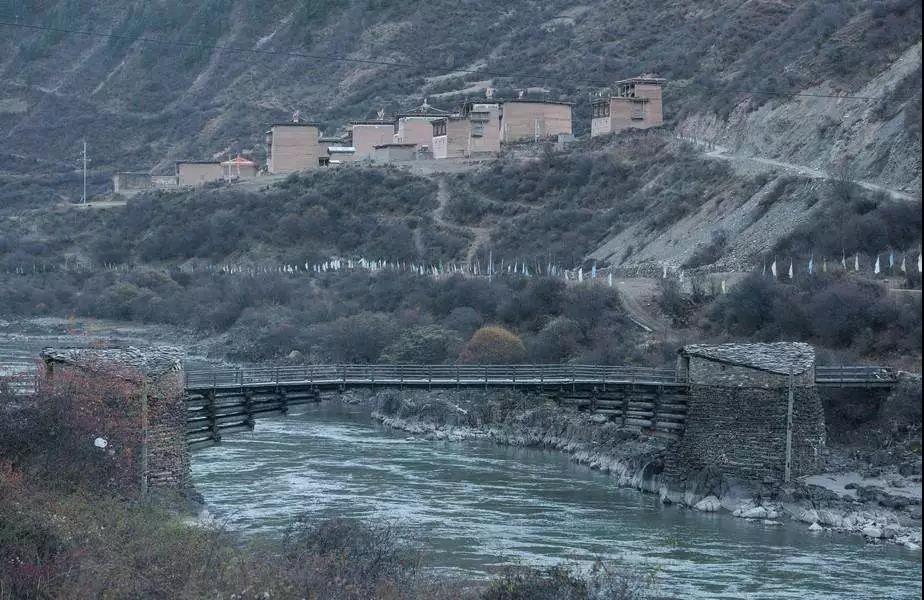

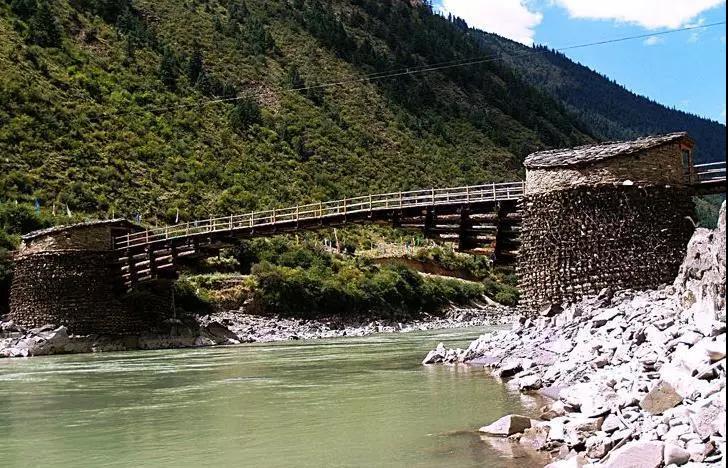

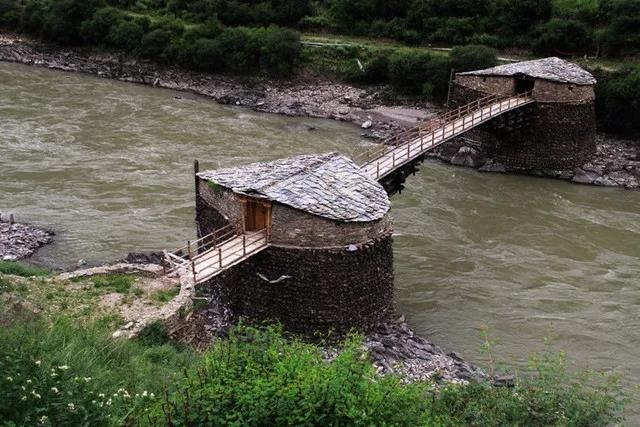

组图5 新龙县波日桥
波日桥长125米，宽3米，孔径跨度60米，由杰出的藏族建筑大师唐通吉布承担设计，他指挥工人在峡谷深涧、江水湍急的雅砻江上风餐露宿几个月才完成。从侧面看，波日桥有着粗犷的圆弧桥墩，整齐美观的桥台，木榫完美契合的桥身，这座鬼斧神工、名副其实的“飞桥”，体现了神秘的雪域文化。最为称奇的是，整座桥没有用一颗钉、一块铁，每一个结合部均用木楔连接，原始而实用。波日桥始建于600年前，无一钉一铁，迄今屹立不倒。2006年，波日桥被列为第六批全国重点文物保护单位。
国保古桥 波日桥

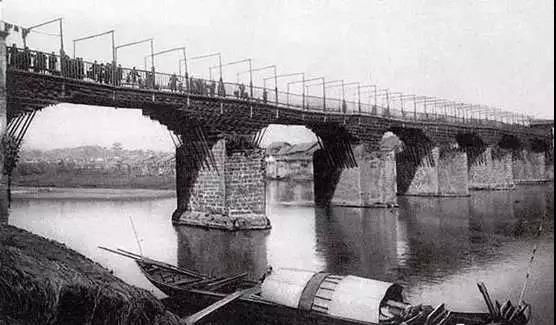

图6 醴陵渌江桥（恩斯特·柏石曼，1906-09年）
需要提及，在南亚的不丹、尼泊尔、巴基斯坦和印度北部的部分地区，也存在有一些伸臂木梁桥。图7所示为不丹普纳卡堡（Punakha Dzong，建于17世纪）的伸臂木梁廊桥。这些国家或地区的伸臂木梁桥发展，应该与西藏者存在着密切关联。另外，结合年代和地域看，西南藏区的伸臂木梁桥建造技术，则有可能来自于西北地区。
图7 不丹 普纳卡堡桥
***本文整理自李亚东《悬臂梁桥百年兴衰》，霸陵桥部分摘自周俊、杨艳、陈宝春论文《中国古廊桥调查与研究》以及茅老著作等，在此对所有作者表示感谢和敬意。
***图片部分来自西南交大《悬臂梁桥百年兴衰》推送，其余来自网络。 版权归原作者。
