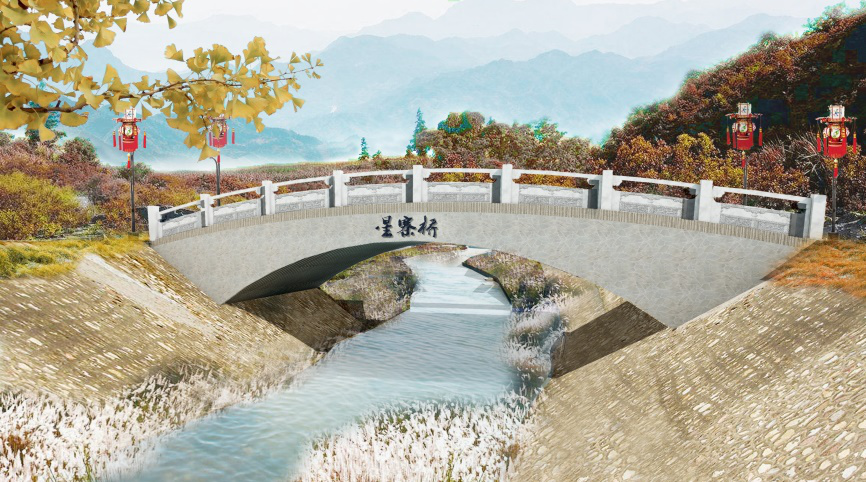

1、北京交通大学——重庆市秀山县清溪场镇星寨村星寨桥

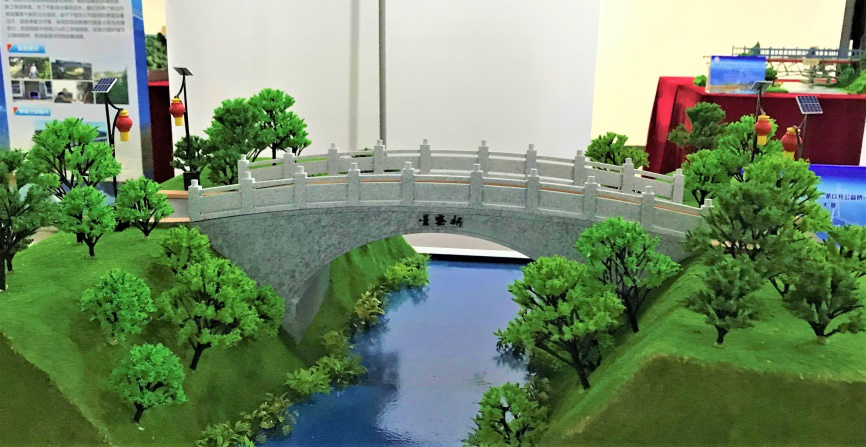

本桥为单跨10m的波纹钢板上承式拱桥,桥梁最大长度为16.5m,桥宽5.7m。拱圈中心线半径为6.25m,拱圈夹角为106.26°。拱圈矢高2.5m,矢跨比1/4。主拱圈截面形式为板拱桥,结构体系为无铰拱。拱圈采用等截面波纹钢,波纹钢波形尺寸为380mm×140mm×5.75mm(波长×波高×板厚),上覆填土。
桥台采用重力式桥台,基础为扩大基础。
桥面照明设施采用以光伏板供电为主的太阳能路灯。
栏杆采用石栏杆,涂有荧光材料。
秀山土家族苗族自治县(简称秀山县)以土家族、苗族为主,另有瑶族、侗族、白族、布依族等共18个少数民族,桥梁细部设计中考虑了各民族的特色,如:扶手雕刻——在白色青石护栏柱上雕刻苗绣图案;桥名镌写——在桥的两侧,分别刻写“星寨桥”字样;路灯——采用秀山花灯造型,既能发挥照明作用,又能增添文化气息;护栏洁白无暇,给人一种小桥流水的平静感,夜间柔和的路灯开启,护栏上的荧光材料发出幽静的绿光,青翠如玉,天人合一,让人心旷神怡。护栏隔板上刻有金银花植物,颜色柔和,将星寨桥与周围环境融入在一起。当地村民多以养殖金银花和土鸡为生,护栏的隔板上刻有形态各异的金银花,寓意当地居民年年丰收,经济提升,生活条件越来越好。同时,金银花为重要的中药材,寓意健康与幸福。
该作品获一等奖
2、河海大学——河南省信阳市光山县弦山办事处龚寨村龚湾桥
本桥为装配式单跨两铰拱钢筋混凝土拱桥,跨径14.4米,总长24米,桥宽6米,由3片拱组成,矢高2.3米。桥台为U字型重力式桥台、平板式筏型基础、叠水重力坝、虹吸装置组成。重力桥台和叠水重力坝之间设置伸缩缝,并在伸缩缝处设置企口。
护栏的框架呈“丰”的书法形式,但是书法形式过于艺术,无法很好的将力学语言融入其中。在这里设计组将其直线化,既保留了书法的艺术理念,也使得整个框架的样式简洁大方。“丰”字是“丰稔桥”桥名的第一个字,也表现了设计组对龚寨村发展的美好祝愿。
该作品获一等奖

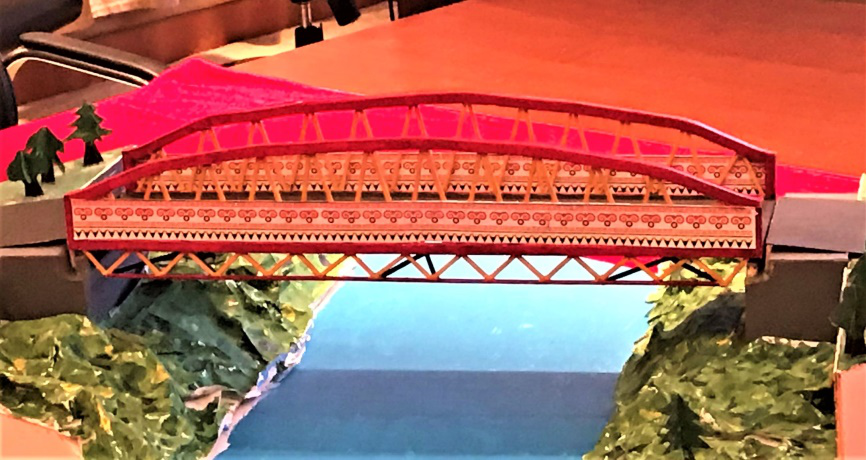

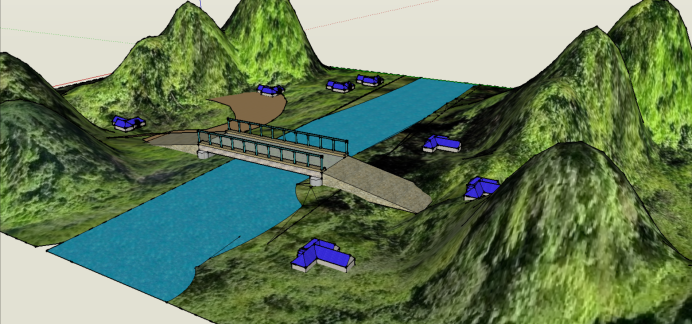

3、浙江大学——云南省丽江市宁蒗县基拉河村民小组云水桥
本桥为一座乡村桥梁,施工运输条件较差,洪水水位较高,为满足泄洪要求并减轻结构自重,采用中承式钢桁架桥。跨径为24m,桥面宽度为4.5m,设一条单向车道,两侧各设 0.5m 人行道。根据本桥结构特点与地质条件,选用简支支承,避免基础沉降、温度等对桥梁结构受力情况的影响。
主桁架两端高1.0m,中间高2.0m,弦杆与腹杆均采用方钢管。上下弦杆截面尺寸为B220×12,腹杆尺寸为B120×8;次桁架高0.6m,上弦杆与主桁架下弦杆共用,下弦杆尺寸为B120×8,腹杆尺寸为B90×6。13道横梁沿纵向布置,与主桁架下弦杆焊接,横梁尺寸为HW300×305×15/15。全桥杆件数量较多,桁架片杆件均采用焊接方式,传力明确,连接质量较好。
栏杆采用带有彝族图案的雕刻装饰板,悬挂于桁架外侧,高1m,兼作桥梁栏杆与装饰。图案取自彝族新娘婚服,代表着云水桥就像一个刚刚嫁到当地的彝族新娘,充满了生机与新意。颜色采用红、黑、黄三种彝族图案常用色彩,彰显彝族三色文化,民族气息浓厚。红色是火的象征,代表彝人对自然的崇尚;黄色是太阳的象征,代表着彝人对于光明与丰收的向往;黑色是彝族的“尊贵”色彩。
该作品获一等奖

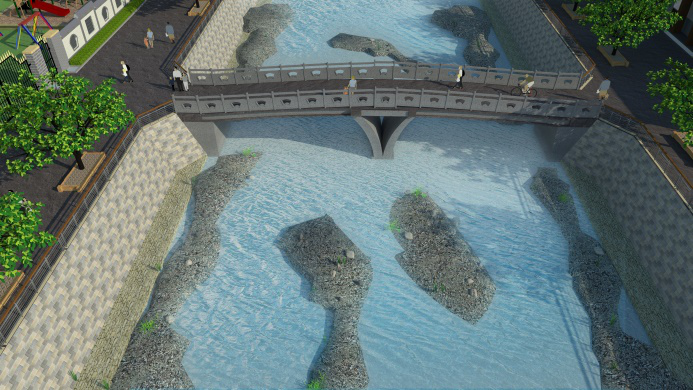

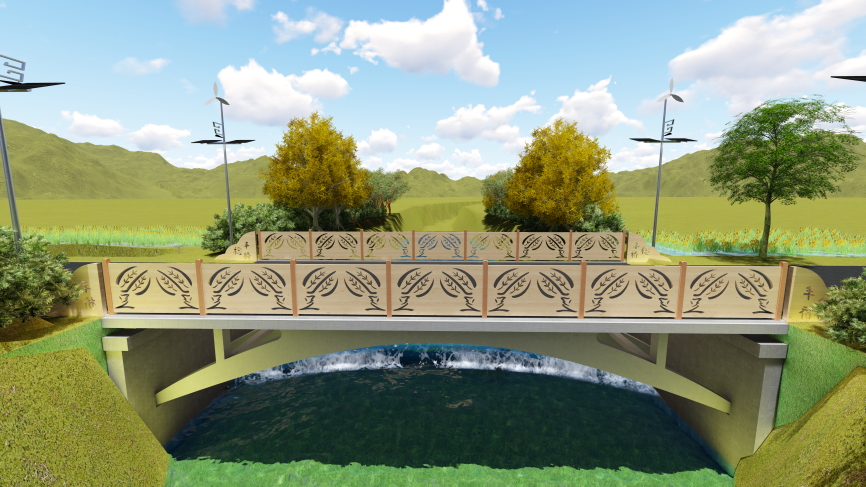

4、哈尔滨工业大学
桥梁全长15.9m,采用钢筋混凝土斜腿刚构桥,跨径布置为4.34m+4.32m+4.34m,主梁为现浇混凝土空心板,梁宽8.5m,高0.45m,斜腿为2m×0.5m实腹矩形截面。桥台为桩柱式桥台,墩柱高1m,长×宽=0.8×0.6m,承台高1m,长×宽=9×3.3m,桥梁基础采用桩基础,桩长15m,直径0.8m。
桥梁整体采用简约、流畅、优美、安全等设计理念,努力将线形设计、结构要求、自然景观及文化积淀等方面做到统一结合;桥型主体由直线、圆曲线与两侧连接构成,与传统桥梁厚重的特点不同,力求线形纤细均匀,突出轻盈飘逸之感,从而与周围幽雅安静的自然环境相得益彰,具有较好的通透性与观赏性,同时节省建筑原料,体现环保理念;从视野上尽力保留原自然景观的游览条件,不做过多的破坏与占用,深入贯彻习总书记“绿水青山就是金山银山”的战略思想。
栏杆立柱整体采用火箭形状,一是向当地人民展示哈尔滨工业大学航天强校的特色名片,二是希望同乐桥能帮助同乐村搭上发展的火箭。栏杆上的苗木标志融合当地特色自然景观森林,意在呼吁人们保护森林植被,可持续发展;桥身两侧装饰有麦穗雕刻和五角星标志,体现红色文化,纪念伟大革命先烈为人民幸福浴血奋战。
该作品获二等奖

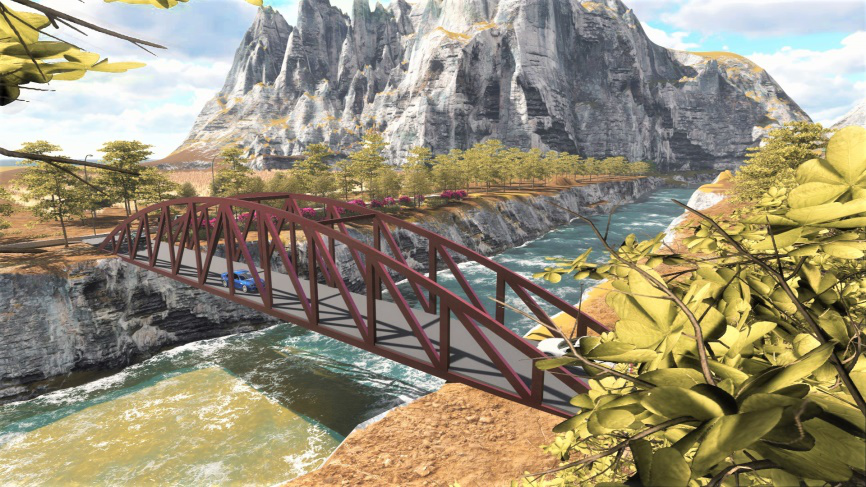

5、长安大学——陕西省汉中市略阳县郭镇木瓜院村啄玉桥
琢玉桥为单跨下承式桁架钢拱桥,设计全长为55.6m,主拱净跨54m,桥宽5.5m,矢跨比1/6,由桁架、横梁和桥面结构构成桥梁的上部结构,节点连接处采用高强度螺栓连接;采用二次抛物线为拱轴线,下部采用重力式桥台、钻孔桩基础。
琢玉桥是希望之桥,载着孩子们的希望,带着我们的祝福,翩然而来。钢桁架拱桥的拱圈选用红色防锈涂料,象征木瓜院村镇道路曾是红军经过的红色道路,也象征木瓜院村作为2017年度扶贫村落时得以脱贫致富的道路,也有党的领导如绚丽彩虹给村民带来希望、带来光明的含义;防护栏杆上设计银杏图案,象征该村想要脱贫而新开发的银杏产业园的兴盛发展,希望此桥能够协助山村重振当年茶马古道的繁荣盛况。
该作品获二等奖
6、重庆交通大学——湖北省孝昌县花园镇中胡村城里头湾云鸳桥
桥梁为跨径70米的斜拉—梁桥,桥梁总长100米,桥宽6米。肋板台,扩大基础。
本桥灵感来源于苗族的银项圈。如今的桥梁已不仅仅是起着交通作用了,桥的文化价值和艺术价值有着重要作用。为此,桥梁不能仅仅以满足通行为目标,还要作为自然景观的一部分融入到周围自然环境里;作为文化积淀融入当地的文化中,更加强调桥梁融入环境,融入文化的意境。所以在造型上,既要与周围融为一体,又要与当地的人文文化相呼应。材料上,用钢材桥梁的主要材料,用混凝土浇筑桥梁的基础部分,既保证了桥梁的安全性与耐用性,又不失自然美观。色彩上,采用清淡的绿色为主,颜色组合尽量简洁化,会更加贴近生态环境,亲近自然。
该作品获二等奖

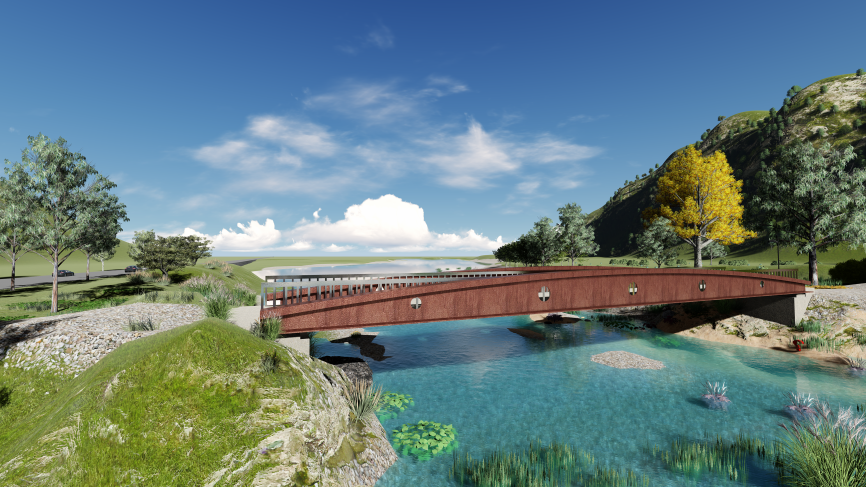

7、长安大学——河南省三门峡市双龙湾镇上店村罗敷桥
桥梁跨径为28米的管翼缘组合简支梁桥,桥宽4.82米,主梁管翼缘采用Q345钢材,上部结构采用新型变高的管翼缘组合梁,主梁跨中梁高1.5m,横梁均采用工字梁,间隔2米,横梁与主梁之间采用铆接形式。桥台拟采用桩接盖梁的形式。
红色的耐候钢象征着红军不屈不挠的顽强拼搏精神,虽质朴无华,却熠熠生辉;抛物线型的工字钢上翼缘,体现力学之美;圆孔也正是结合现代先进的数值仿真技术。
该作品获二等奖

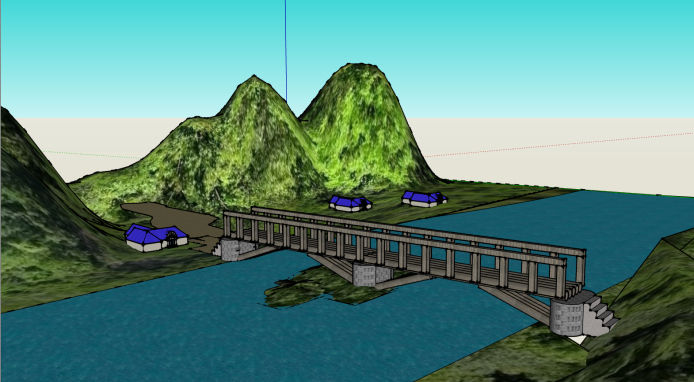

8、大连海事大学——云南省丽江市宁蒗县万桃村火龙组木撑架桥
本桥为2×20米木撑架连续梁桥,桥宽1.5米,重力式墩、台,扩大基础。为减少桥梁的跨径,在桥下支撑斜杆,每跨有两根斜杆对称分布,分别插入桥墩、台底部。
取材上考虑到云南山地绵延,气候温暖适合大面积种植云南松,以及山地地区石材资源丰富,获取方便,因此取材方便快捷省去了大量的运输费用,从而达到了扶贫助农的目的。结构设计上充分考虑到了当地交通基础设施落后,大型工程机械以及一般建筑施工所用的钢筋混凝土材料难以运输进来等因素,进而采取选用了木结构桥梁。并在施工上考虑到木结构桥梁施工工艺简单,可节省了大量劳动成本,而且设计以石块堆砌为主,木结构插接为辅的基础,很大程度地减少了施工难度,而且也节省了大量的人力物力和财力。
该作品获二等奖

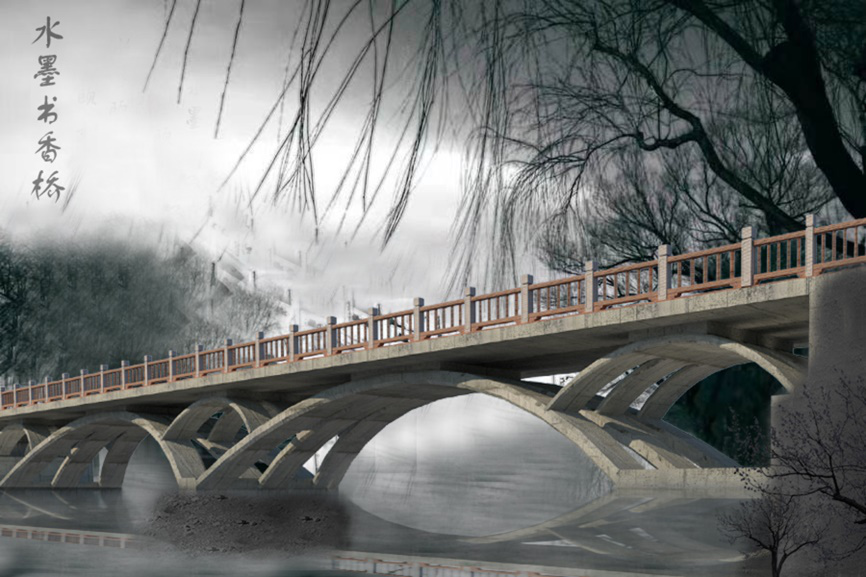

9、长安大学——陕西汉中市镇巴县黎坝镇杨坪村书香桥
本桥上部结构采用上承式葵花形拱桥,主拱为2×18m的两跨连拱,桥总长50m,桥宽5m。主拱中肋由3片拱肋组成,为等截面形式,采用二次抛物线线形,边肋为变宽截面同时以15°向桥面中线内倾,在距跨中3m处3条拱肋汇交形成整体式拱板。腹拱也由3片拱肋组成,为等截面形式,也以15°向桥面中线内倾,在腹拱距拱顶中心2m处形成整体式拱板。
中墩采用矩形断面的重力式桥墩,墩下采用单排钢管桩结构,两端桥台根据两岸路堤台地及地基地质情况采用重力式桥台和刚性扩大基础。

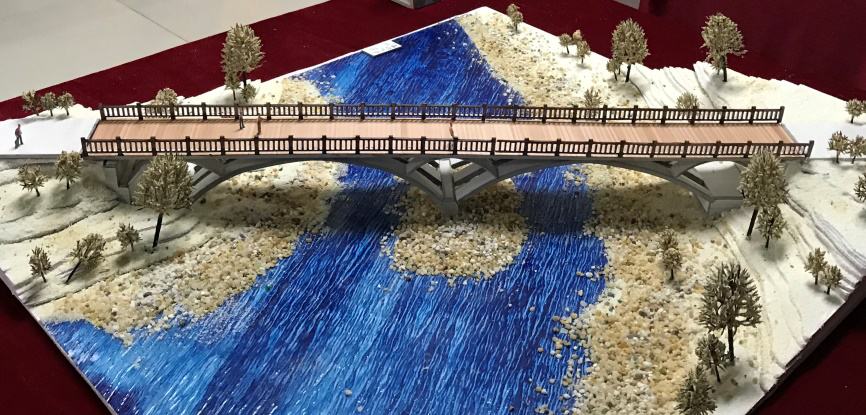

镇巴历史文化气息浓厚,有多处古迹遗址。桥的周边青山绿水,植被丰茂,竹林茂密。为了让桥真正地融入优美的自然风光中,为了映衬其人文气息,赋予整个桥身青灰色的混凝土材料,其表面具有粗糙的纹理感,桥面上的柱子是厚重的灰白色石柱子。这两种材料以冷色调为主。关于桥面以及栏杆,其材料选用木板,以暖色调为主,桥面木板暗红色带有黑色纹理,栏杆是红木色,营造出独具魅力的历史文化氛围。抓住历史文化特色,冷暖对比,整个桥和谐而富有美感。
该作品获二等奖

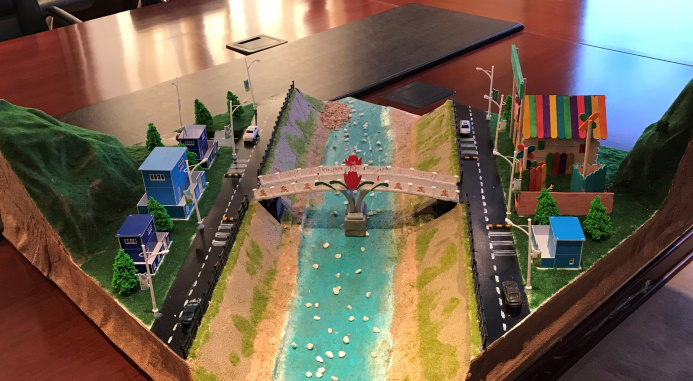

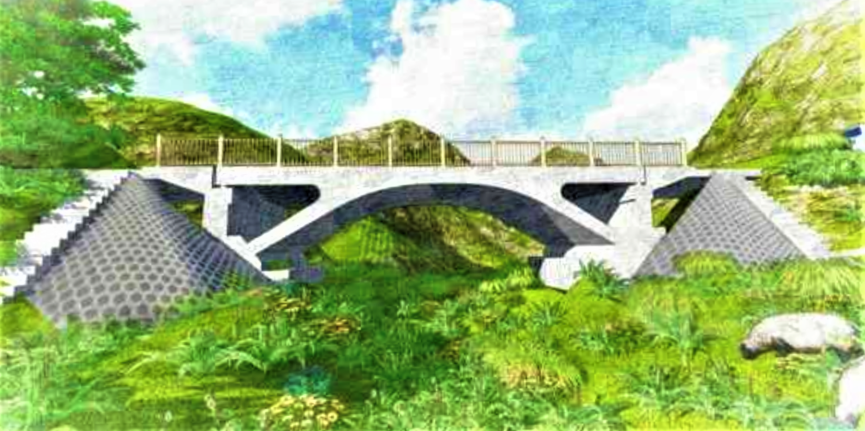

10、南通大学——甘肃天水市清水县山门镇山门村饮溪桥
根据河道宽度、结构受力的合理性以及基于不仅为追求外形而人为复杂化的想法,最终将桥梁结构简化设计为以暗含手形的形状,并与桥面形成花朵外形。桥梁跨度总长定为22m,形成跨径布置为8.98m+3.96m+8.98m三跨刚架桥梁。桥梁宽度定为4m。由于山区地质状况良好,下部结构中桥台选定为带侧墙重力式桥台、扩大基础,桥墩选为钻孔灌注桩、异形实体墩身。
秉承助学扶贫的目标和桥梁设计初衷,本桥的主要受益人群是幼儿园的小朋友们,因此我们紧扣设计理念,以栏杆设计作为设计构思的点睛之笔。由于桥梁为人行桥,故选用较轻的栏杆,在栏杆中部设一含苞待放花蕾形状的装饰物,并在花蕾两旁近墩位置设两处丝状物点缀;边跨部分栏杆则配以欢快奔跑的小鹿的卡通形象。儿童是祖国的花朵和未来的希望,他们身上肩负着实现中华民族伟大复兴的重要使命,所以我们要细心呵护以保证他们的身心健全。希望孩子们每次经过这座用爱心和责任支撑起来的花朵一样的桥时,都可以像一只健康、快乐的小鹿茁壮成长,持续不断地学习更多的知识,为以后的学习成长打下坚实的基础,像美丽的花朵一样绽放自己精彩的人生。
该作品获三等奖

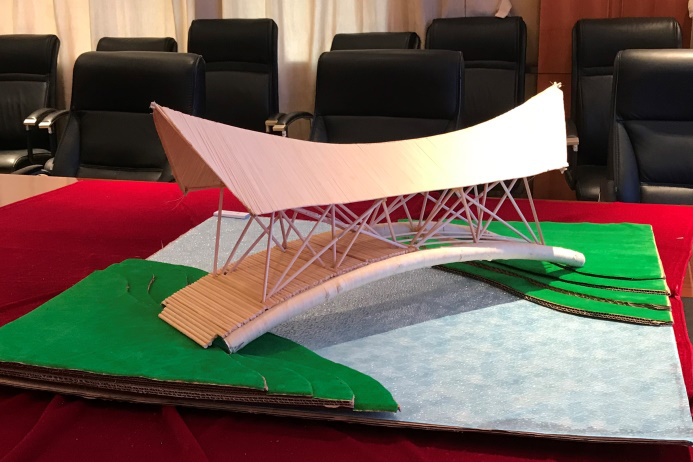

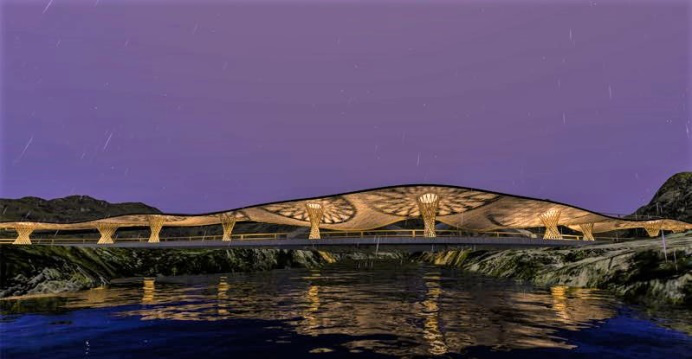

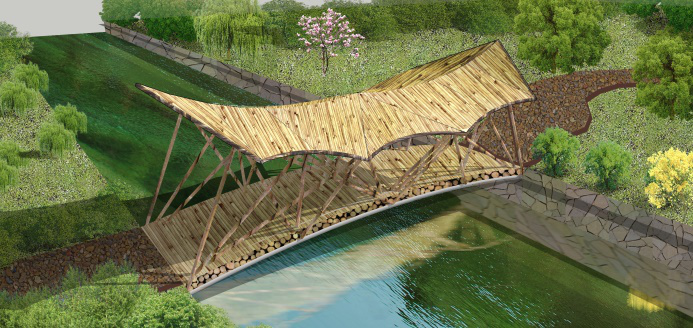

11、东北林业大学——云南省德宏州梁河县盈福桥
本桥为跨径13米的竹桥,桥宽3.6米,采用哑铃型布置设计形式,桥梁主体结构为钢管坦拱,矢跨比为0.046的人行拱桥,36根立柱采用直径为12cm的竹子,与横竹用金属夹抱箍进行连接,桥梁的顶部雨棚采用竹子为骨架,与立杆用金属夹抱箍进行连接,雨棚由多组竹面组合而成,竹面采用细竹进行绑扎成片,各个竹片结合象征着梁河县各个民族的团结。在满足结构正常使用的条件下,主要考虑当地景观人文条件进行桥梁外观设计。能够满足当地人通行的需求,并能满足承载能力要求。
云南省全境都盛产竹子,系我国乃至世界公认的竹类种质资源大省,特别是大型丛生竹类独具特色和优势。天然竹林类型及面积居全国第一位。梁河县竹类繁多,是云南省主要的产竹地之一。用竹子作为本方案的主要材料,是真正的就地取材。使用了环保材料,不仅保护了云南省优美的自然环境,而且还降低了造价,符合公益桥的设计理念。在整体造型上桥梁的各部分组合,就像是一个轻盈的小舟,让人充分领略到它的自由、灵动之美,寓意着云南梁河县一帆风顺的美好愿景。在设计目的上呼吁人们对于生态环境的关注。作为全国仅有的几所林业类大学,东北林业大学对于生态以及资源问题尤为关注。在工业化高度发展的今天,各种工业材料带来的资源浪费和污染已经成为了严峻的问题,所以我们应该学会使用节能环保材料,并发挥其性能。在云南,傣族人民占了很大一部分人口,在数千年的历史沉淀中,傣族人民累积了丰富的竹材利用和建造的经验,包括傣族竹楼,其基本都用竹材配合少许木料进行建造——以粗竹作结构梁、结构柱等承重构件,楼板则采用半劈开的竹子制作。所以使用竹子作为建筑桥梁的材料,是十分合适的。
该作品获三等奖

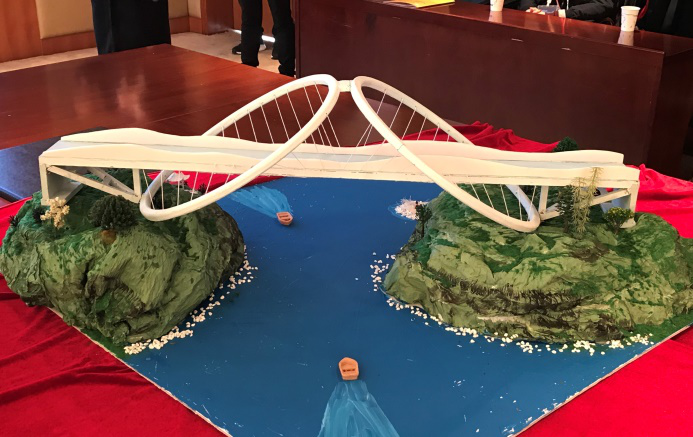

12、重庆交通大学——陕西省汉中市略阳县郭镇木瓜院村邵月桥
本桥为跨径60米的拱桥—斜拉组合体系的钢桥梁,桥宽5.6米。
从正向来看,该建筑几乎为二维结构,而侧方向则是立体又三维的结构,多变的结构形态能有效消除审美疲劳。在整个桥的景观设计上,秉持着地域性、文化性和整体性原则,打造“一桥一景”,将适用、美观相结合。
该作品获三等奖

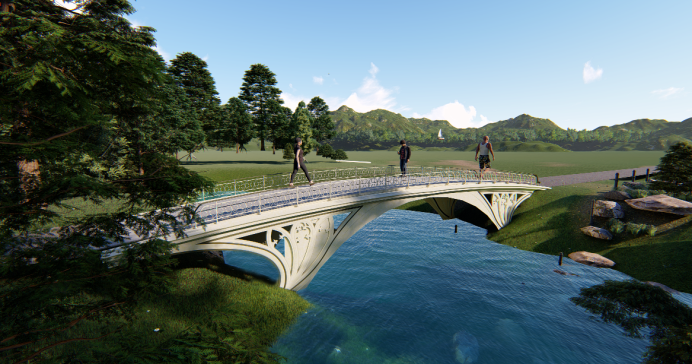

13、东北林业大学——云南省德宏州梁河县孔榈桥
本桥为跨径13米的混凝土拱桥,桥宽3.6米。U形台,桩基础。
云南省是中国孔雀主要栖息地之一,因此在桥墩部分设计中考虑采用孔雀造型。孔雀先雕刻于石板上,后拼接于桥梁主体。栏杆设计为棕榈叶造型,栏杆两侧为对称结构,桥梁下部分为孔雀的造型。孔雀造型符合云南当地和梁河县实地孔雀资源丰富的特色,孔雀尾部独特曲线部分造型可以与周围群山环境和拱桥的曲线造型相融合,“孔榈桥”仿佛山间的一只翩翩起舞的孔雀。综上,桥梁采用“孔榈桥”的造型,不仅与当地的景观相融合,并且有丰富的文化和生态背景,项目建成后不仅可以极大方便当地村民的生产生活需要,而且也能彰显当地文化和生态特色。
该作品获三等奖

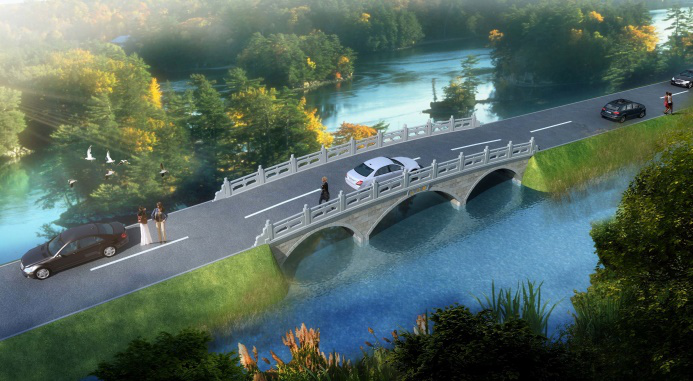

14、东北林业大学——甘肃天水市清水县山门镇山门村山门桥
本桥上部构造为实腹式混凝土板拱桥,拱圈为现浇钢筋混凝土,边跨净跨径6.20m,矢高1.24m,矢跨比1/5;中跨净跨径8.20m,矢高1.64m,矢跨比1/5。拱圈厚25cm。下部构造为承台、钻孔桩基础。桩径1.0m,桩顶设置承台,承台厚1.5m。
拱桥适宜于深厚文化氛围的地区和水乡城市,拱桥形态是曲线,持有本身的曲线美,与富有层次、起伏变化的山峦互相呼应、融合为一体。在与环境呼应上,拱桥的外形、功能与风格的一致性比其他桥型优越,拱桥的曲线韵律变化、外部形状更符合人们的对美的感受。
该作品获三等奖
15、清华大学——重庆市涪陵区珍溪镇河口村曲直桥
本桥为跨径13.2米的混凝土拱桥,是旧桥改建项目,利用引桥重建主桥。
老桥吸收了当地风雨桥的特色,但又不完全与风雨桥相同,在老桥上设计了遮阳挡雨的结构,为了充分利用当地的竹子资源,而且更加融入当地特色,采用了以竹子为主体的结构,这种结构在造价上有一定优势,而且使用竹子也不会显得臃肿;在屋顶的设计上,从重庆连绵起伏的山地中找到了灵感,把整个屋顶设计成起伏的形状,这种形状既能充分的利用竹子这种材料的柔性的特点,又能与新桥的刚性、笔直相互对应,一刚一柔,一曲一直,相得益彰;在屋顶的覆盖上,我们吸收了当地建筑的特征,在用竹子为结构主体的基础上,使用瓦来遮盖顶部,这与我们以柔为特征的结构不相互冲突,反而更显得搭配,瓦在当地建筑使用频繁,几乎家家户户都使用,就地取材特别方便,而且方便维护和更换。
该作品获三等奖

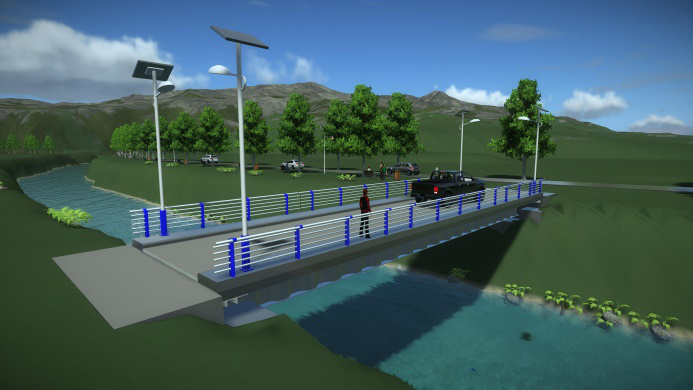

16、大连海事大学——云南省丽江市宁蒗县万桃村委会火龙村民小组玉带桥
本桥为跨径19米的简支预应力混凝土空心板桥,桥宽8.6米。U型台扩大基础。
该作品获三等奖

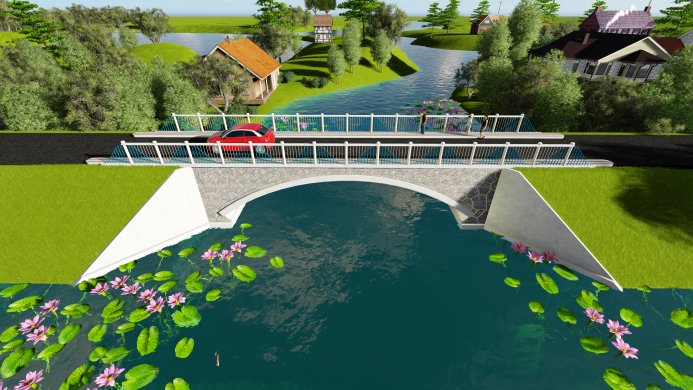

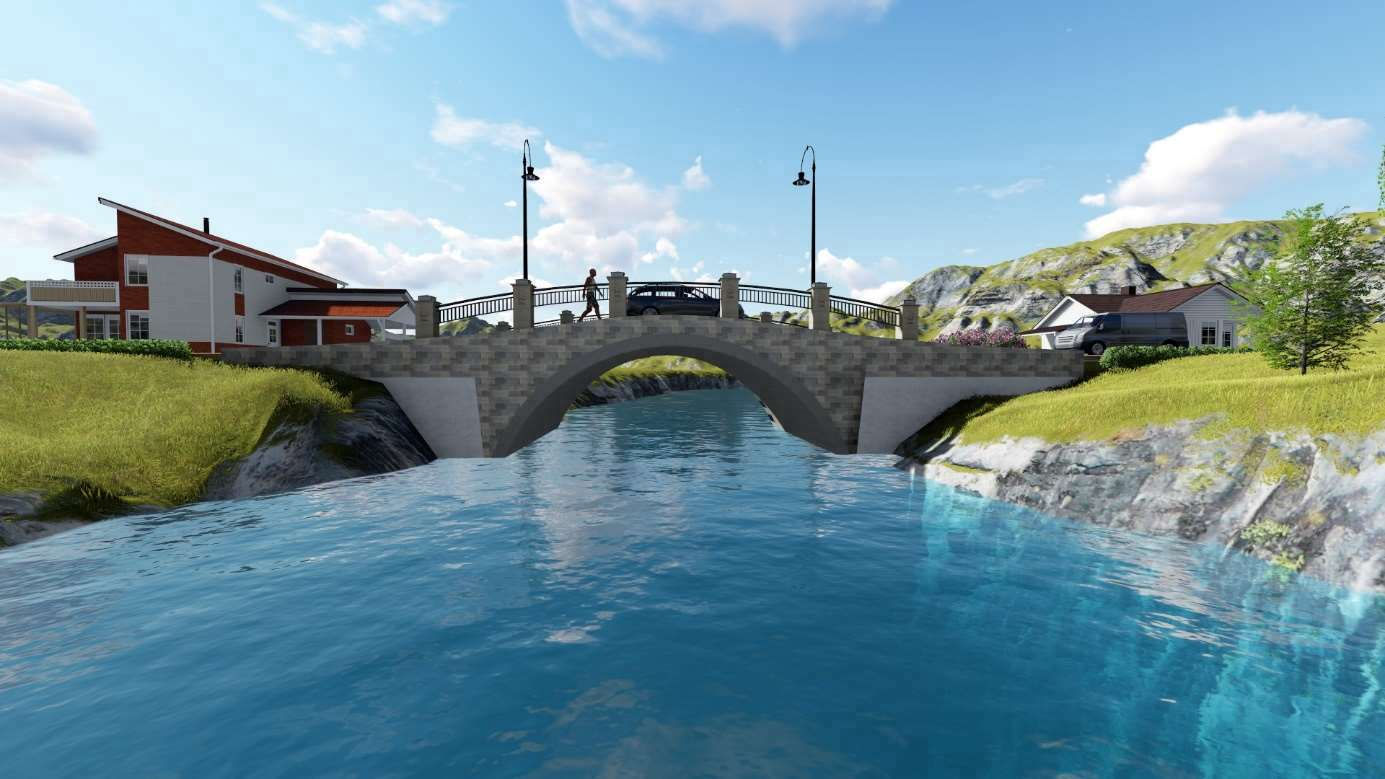

17、北京工业大学——陕西汉中市汉台区宗营镇马王庙村阡陌桥
本桥为跨径16米的实腹拱桥,桥宽10米。拱轴线为二次抛物线,共轴采用花岗岩铺砌。下部结构为U型台扩大基础,也采用花岗岩铺砌。桥体整体大气、典雅。
该作品获三等奖
18、河海大学——河南省信阳市光山县弦山办事处龚寨村清丰桥
本桥为跨径22.66米单跨覆土波纹管拱桥,U型台扩大基础。
该作品获三等奖
19、兰州交通大学——甘肃天水市清水县山门镇山门村山门唐臣桥
本桥上部结构采用24m单跨波形钢腹板箱梁桥。主体受力结构为波形钢腹板箱梁,钢箱顶板宽3m,底板宽3m,左右悬臂板各宽1.5m。距悬臂板边缘0.2m范围内设边护栏,桥面净宽4m,人行道宽0.8m。桥台采用桩柱式桥台,基础均使用摩擦桩基础。
该作品获三等奖

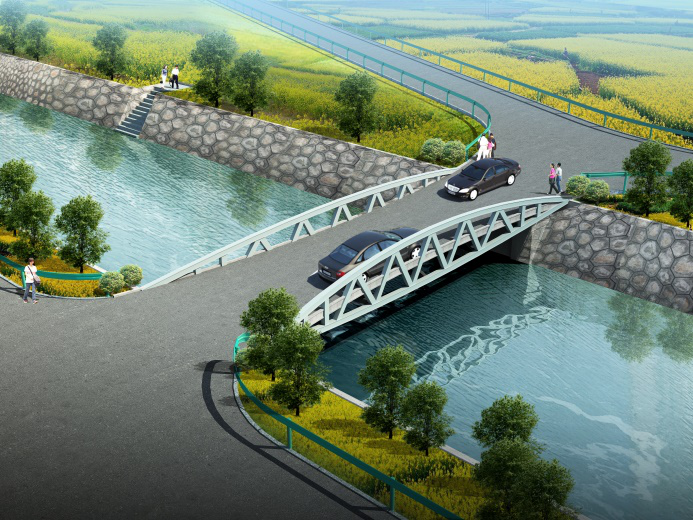

20、长安大学——陕西汉中市汉台区宗营镇马王庙村柳蝶桥
本桥为跨径17米的钢桁架简支梁桥,桥宽由中央的净宽4.5米按抛物线线性逐渐向两侧变宽至5.5米,呈现出“中间窄,两侧宽”的形状,以求为两侧机耕路车辆转弯提供最大便利。桥台采用轻型桥台,基础采用刚性扩大基础。
该作品获三等奖
